二、技術特點
◆具有專利著作權的、美觀、大方的獨特外觀設計；
◆氣浮運動軸系，精度高、永不磨損；
◆采用國內獨創的工程測量模式，可編程定義測量過程，實現一次性定義多次無差別測量；
◆具有先進的剔除缺口、野值功能；
◆具有先進的測針自動保護防撞功能；
◆具有先進的實時軟件硬件氣壓自動檢測與報警裝置；
◆數據采集系統和運動控制系統采用USB和以太網傳輸方案，；
◆各個軸的實際位置信息實時顯示；
◆部分圓度測量功能；
◆軟件分析結果可通過PDF、EXCEL、WORD等多種形式輸出；
◆特針對電機行業以極小的造價可選配整流子測量軟件；
三、測量項目
各種環形零件的圓度、同軸度、同心度、平行度、垂直度、徑向跳動、軸向跳動、平面度、局部圓度。分析能力：頻譜分析、缺口/毛刺自動剔除。
圓度濾波檔位：1-500、1-150、1-50、1-15、3-16、15-500、17-100
圓度評定方式(4種)：最小區域法、最小二乘法、最小外接圓法、最大內切圓
濾波形式：高斯（ISO標準）

四、技術參數及配置

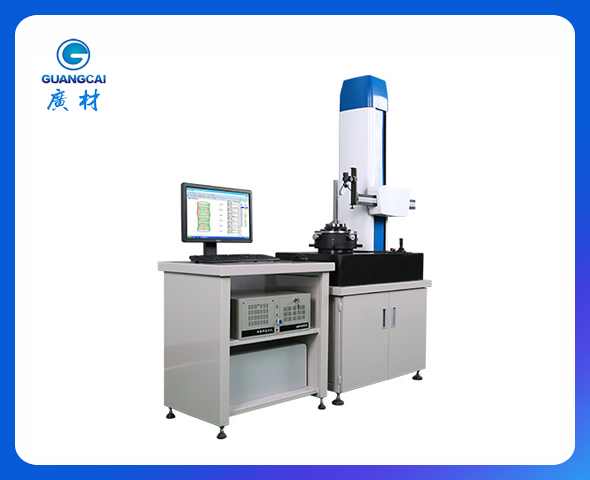

型號		RD131
旋轉臺	徑向旋轉精度	±±（0.03+5H/10000)µm H為測量高度
	軸向旋轉精度	±±（0.03+6X/10000)µm X到旋轉中心距離
	工作臺有效直徑	150mm
	調心高水平范圍	偏擺±2.5mm ; 俯仰±1.5°
	最大測量直徑	420mm
	工作臺最大承重	80kg
立柱部分	最大測量高度	500mm
	最大測量深度	大于φ32mmX170mm(標準測針，可根據工件要求定制)
	移動速度	0.1-6mm/s
橫臂部分	最大測量范圍	120mm
	移動速度	0.1-3mm/s
傳感器	測量范圍	±800µm
	測力	70 - 100mN
	測量方向	雙方向（手動換向）
	測針角度調整	±45°
	測針接觸方式	自動接觸零件
	支架	旋轉、上下可調
其它	儀器樣式	精美工業設計
	氣壓	0.4Mpa
	耗氣量	30L/min
	電源	220V AC，50Hz
	環境要求	溫度：10～30℃；相對濕度：＜85%

五、標準配置清單

序號	名稱	型號	數量
1	平臺系統	大理石平臺	1套
2	立柱系統	精密大理石氣浮立柱	1套
3	導軌系統	大理石導軌	1套
4	主軸系統	精密氣浮軸系	1套
5	傳感器系統	精密電感傳感器	1套
6	標配測頭	φ2紅寶石測頭	2根
7	儀器外觀系統	工業設計精美外觀	1套
8	精密三爪卡盤	標配	1套
9	精密三維調整平臺	標配	1套
10	可調傳感器裝夾系統	標配	1套
11	控制采集系統	標配	1套
12	精密空氣過濾器	標配，含氣壓報警	1套
13	油水分離器	標配	1個
14	校驗器件	標配	1套
15	計算機系統	研華工控機	1套
16	控制采集系統		1套
17	圓度測量系統	HP2EO測量系統	1套
18	人機界面	Dell 19寬屏	1套
19	輸入系統	無線光電鍵盤鼠標	1套
20	輸出系統	標配A4打印機	1套
21	附件	說明書（1份）、安裝包（1份）、防塵罩（1塊）、插排（1個）、內六角扳手（1套）、十字起子（1把）、一字起子（1把）、活動扳手（1把）	1套
